Не горит подсветка Опции

[Джиксер]

После разборки и сборки приборной доски перестали гореть некоторые лампочки подсветки одна на кнопках климата остальные начиная от спидометра и к правому краю. До разборки всё горело. Штекеры подключил правильно вроде бы. Может предохранители? И ещё вопросик. Кнопка аварийной сигнализации должна подсвечиваться?

Эскизы прикрепленных изображений



[beast_drc]

DENYKOR, не совсем ))

на него приходит "-" подсветки и через него на землю, а так же приходит +12. Зачем чот пока не соображу))

[DENYKOR]

Sub, уже опередил

В общем не знаю, что там "не совсем так" ,
но все реостаты работают по одному принципу,
просто имеют разную конструкцию.

Схемы включения реостатов. Реостат 2 (рис. 17) может быть включен последовательно в цепь между источником 1 и приемником 4 электрической энергии. В этом случае при изменении сопротивления реостата, т. е. при перемещении подвижного контакта 3, изменяется сила тока в приемнике. Этот ток проходит только по части сопротивления реостата.
Однако реостат можно включать в цепь таким образом, чтобы ток проходил по всему его сопротивлению, а к приемнику ответвлялась только часть тока источника. В этом случае два крайних зажима 2 и 4 реостата (рис. 18) подключают к источнику 5, а один из этих зажимов, например 4, и подвижной контакт 3 реостата — к приемнику 1. Очевидно, что при таком включении к приемнику будет подаваться напряжение U, равное падению напряжения между зажимом 4 и подвижным контактом 3 реостата. Следовательно, передвигая подвижной контакт реостата, можно изменять напряжение U, подводимое к приемнику, и силу тока в нем. Напряжение U представляет собой только часть напряжения Uи на зажимах источника.
Реостат, включенный по схеме рис. 18, называется делителем напряжения, или потенциометром.

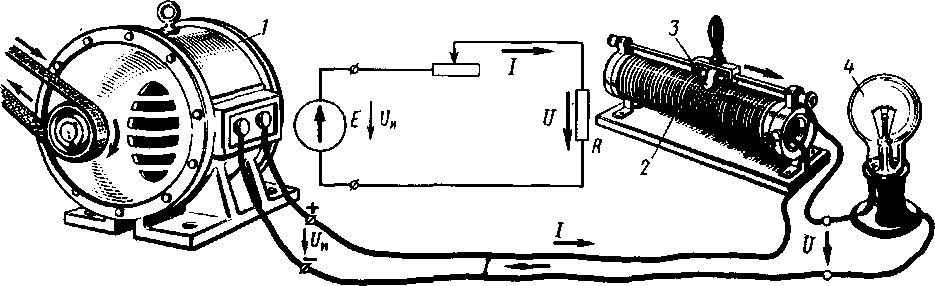

Рис. 17. Схема последовательного включения реостата в цепь приемника электрической энергии

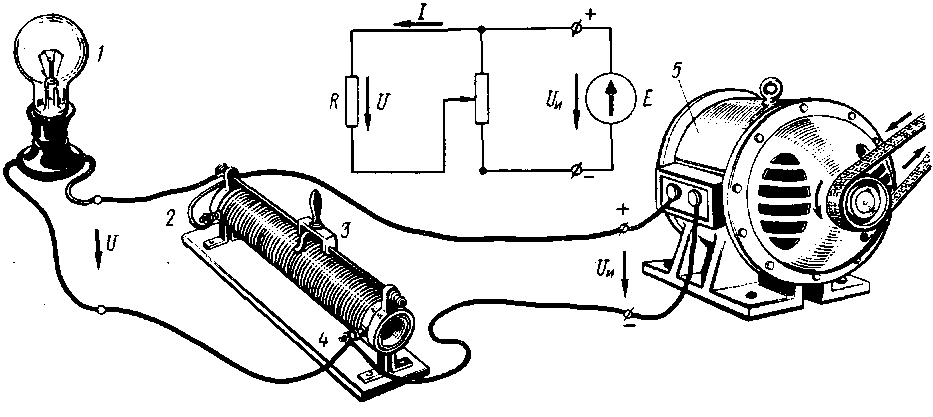

Рис. 18. Схема включения реостата в качестве делителя напряжения



Сообщение отредактировал DENYKOR - 17.3.2015, 1:15
